什么是线性霍尔元件

文章出处:霍尔开关原创 人气:发表时间:2020-07-16 15:23
前文中讲过,霍尔元件有很对的种类,有单极的、双极的、全极的和线性的霍尔元件。按照输出信号的结果来看的话,就是输出开关量(也叫数字量)或者模拟量的霍尔元件。输出开关量的霍尔我们统称为开关霍尔,输出模拟量的霍尔,我们称之为线性霍尔元件,今天我们就来详细讲解下什么是线性霍尔元件


线性霍尔元件当然也是利用霍尔效应制成的传感器,其主要特性是根据距离磁场的远近,输出大小不同的电压信号,通过输出电压的大小变化从而实现比如用线性霍尔检测位置、电流、磁场等广泛的应用。通常线性霍尔我们建议加5V的电源,当霍尔接上电路之后,在没有磁场的情况下,霍尔的信号输出端会输出一个2.5V的电压,通常情况下,我们用S极磁场接近霍尔,随着S极磁场的增强,输出端的输出电压值会由2.5V慢慢上升到接近5V。当我们用N极磁场接近霍尔,随着N极磁场的增强,输出端的输出电压值会由2.5V慢慢上升到接近0V。通常我们设计方案的时候,会取0.5V-4.5V之间的部分,这部分的线性度会比较好。这样的话,根据需要测量的磁场的大小,我们就需要选择不同磁灵敏度的线性霍尔元件。通俗的说,就是需要测量的磁场比较大时,选择磁灵敏度低的线性霍尔,需要测得磁场变化比较小时,选择磁灵敏度比较高的线性霍尔。测量的范围大约是100-1600Guess的范围。

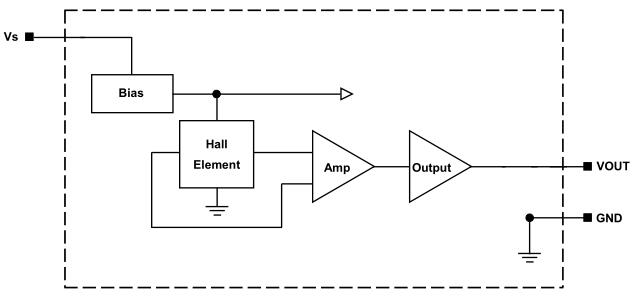

我们再来看一下线性霍尔的结构,线性型霍尔元件的内部构成主要包括:稳压电路、线性霍尔元件、运算放大器三大部分。如下图:


1、稳压电路

稳压电路是为了给霍尔提供稳定的稳压电源,因为任何不稳定的输入电源都有可能对霍尔造成击穿或者使霍尔工作不稳定,我们在设计霍尔电路或者搭建线性霍尔电路时一定要考虑稳压的问题。

2、运算放大器

运算放大器具有失调电压的稳定性高和抗共模能力等优点,这样在后期调整霍尔电路时比较方便

3、霍尔元件

目前我司的线性霍尔元件使用的最多的就是49E产品,这款产品是根据霍尼韦尔的线性霍尔产品SS49E线性霍尔元件1:1仿的产品,可应用与大部分线性霍尔元件的方案中。
