什么是霍尔元件的灵敏度
霍尔元件按照大类分类,可以分成开关霍尔和线性霍尔,开关霍尔和线性霍尔的灵敏度需要分开来介绍。开关霍尔的灵敏度,我们在产品规格书中可以找到,一般用bop值来表示。这个值,通俗一点的就是,就说开关霍尔开启需要的磁场强度。
一般来说,这个值,是一个范围参数。因为霍尔元件产品一定是会有一定的误差的,即使是再精密的晶圆,因为封装时应力的不同,一整批成本的bop肯定也会有一定的误差。我们通常说的霍尔元件的一致性,其实就是霍尔的开启点,在bop典型值上下限波动的大小。如果典型值是30GS,整批货都在30GS左右较小的波动,我们会认为这个产品的一致性较好。
这个产品的bop值,就是开关霍尔的灵敏度。也就是需要多少强度的磁场开启霍尔。一般来说,当霍尔接入电路上电之后,输出电压是个接近电源电压的高电平,当磁铁(磁场)靠近霍尔,磁场的强度大于霍尔的bop值时,霍尔导通,输出电压变换成一个接近0V的低电平,控制器获取高低电平的切换,实现开关功能。所以说,其实这个bop值越小,代表着可以检测到弱微弱的磁场,越小的磁铁就可以让霍尔导通,或者说检测距离就越远。bop值越小,霍尔的灵敏度就越高。
对于开关霍尔,即单极霍尔开关、全极霍尔开关、双极锁存霍尔,这三个类型霍尔,判断霍尔的灵敏度,就是看霍尔的规格书中bop值的大小。当然这种开关霍尔的实际应用,并不是越灵敏的越高,往往灵敏度太高的霍尔,其实是容易被干扰的,一些安全领域的应用,如汽车、电梯等等,使用的霍尔都是灵敏度比较低的霍尔。
线性霍尔的灵敏度,一般指的是磁灵敏度,就是单位磁场内输出电压的变化值。

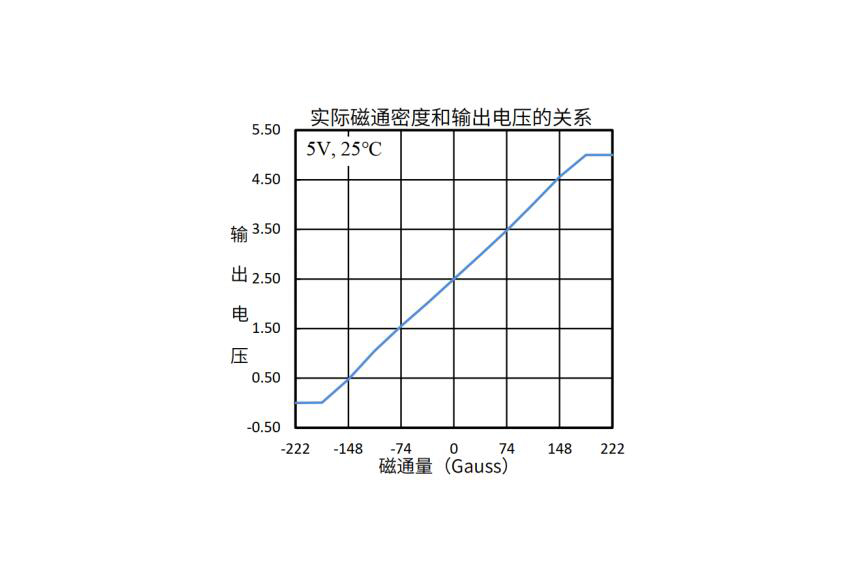

线性霍尔的工作方式是这样,比方说,我们用一个5V的电压给霍尔供电,当霍尔处于0磁场状态下,输出电压为电压电压的一半,即2.5V。当S极的磁场接近霍尔元件,随着磁场增强,输出电压呈线性增加状态,直到增加到5V,当N极磁场接近霍尔元件时,随着磁场增强,输出电压呈线性减弱状态,直到减少到0V。通俗的理解,单位磁场变化内,变化的电压值越大,代表着线性霍尔的灵敏度越高。
